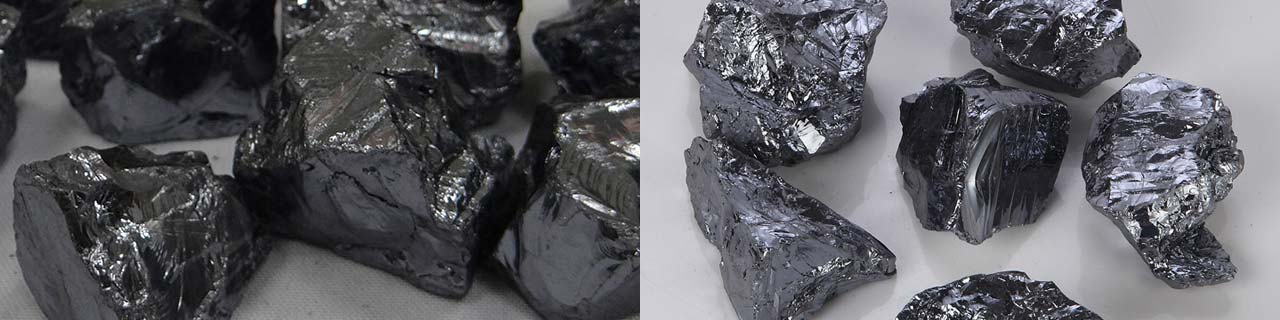

POLY SILICON

Poly Silicon──中文名稱為多晶矽,由許多為小的矽晶粒所組合而成的材料,是一種高純度、多晶型式的矽。不同於單晶矽和非晶矽,構成多晶矽的晶體稱為"微晶"。多晶矽的微晶粉通常大於1 毫米,為其帶來一種可見的「片狀金屬效應」。多晶矽主要用來作為太陽能光伏發電和電子工業的原料,多晶矽太陽能電池是所有太陽能電池中最常見的類型,並具有快速增長的光伏市場,也是消費量最大的全球性多晶矽產品。

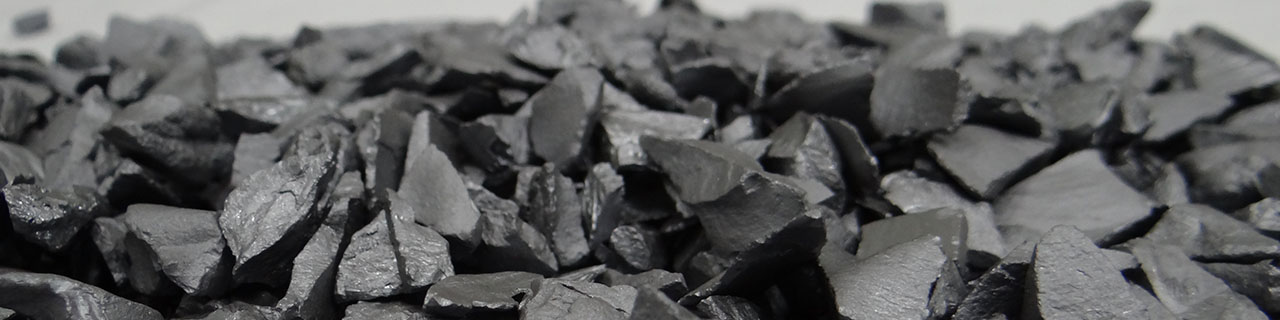

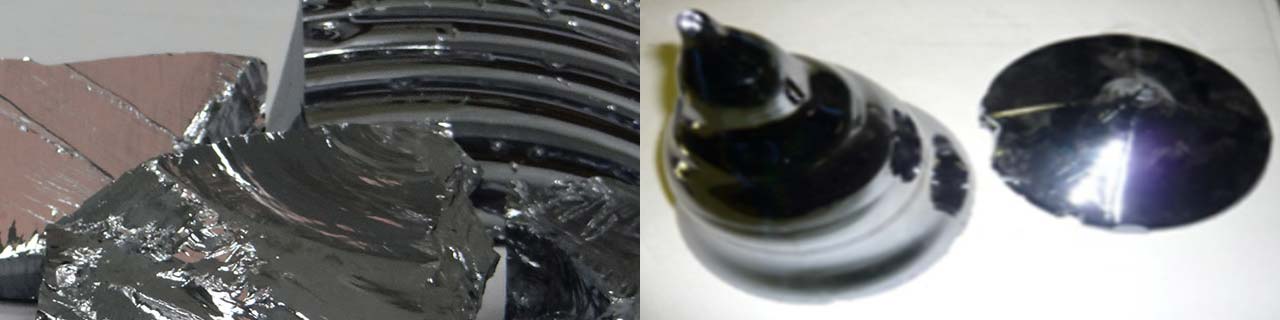

POT SCRAP

在多晶矽的冶金過程中,當多晶矽完全成長、並從坩鍋內移除後,留在坩鍋底的剩料,就是"鍋底料"。此部分的矽原料含有較高的雜質濃度,阻值也較低。將鍋底料打碎並洗淨後,可以再溶解利用於各種低階矽產品的製作。

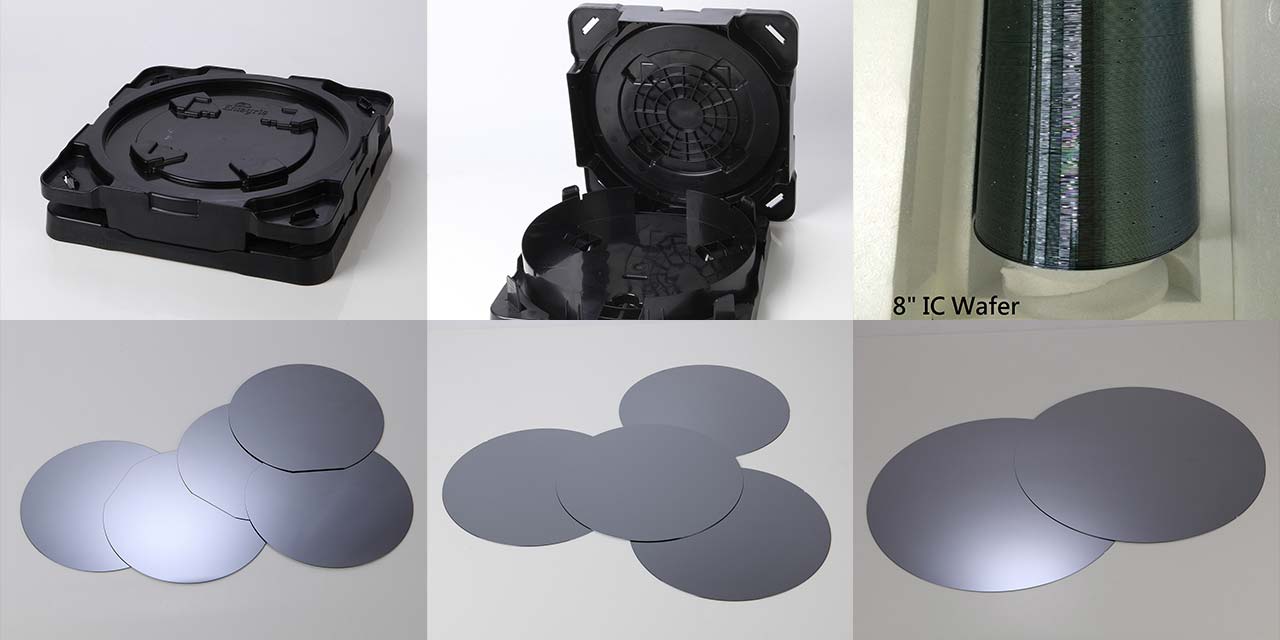

SILICON WAFER

Silicon Wafer指的是矽半導體積體電路製作所用的矽晶圓,是生產積體電路所用的載體。晶圓的規格以其直徑來區分,越大的晶圓能乘載的積體電路就越多,生產成本也就越低,但同時也考驗了廠商的材料技術及生產技術。矽晶圓是最常見的半導體材料,並且被廣泛運用於各項高科技工業產品,包括集成電路,檢測器/傳感器器件,MEMS製造,光電元件和太陽能電池。

錦霆科技為您提供Bare Wafer、Test Wafer、Dummy Wafer等多種選擇。

Size of Wafer Silicon Bare Wafer 4” 6” 8” 12”
Type Oxide Film / Aluminum Film
Film Thickness (A) Oxide Film: 1000 Å ~20,000Å
Aluminum Film: 1000Å~10,000Å


TOP & TAIL

矽晶圓製造時,會將多晶矽溶解,摻入一小粒的矽晶體晶種後將其慢慢拉出,形成的圓柱狀物體即為矽晶棒。 矽晶棒再經過切片、研磨、拋光後,即成為矽晶圓,其切片過程中所切除掉、頭尾部分的晶圓廢料便是"頭尾料"。與"鍋底料"相同,可以回收再利用於低階矽製品。

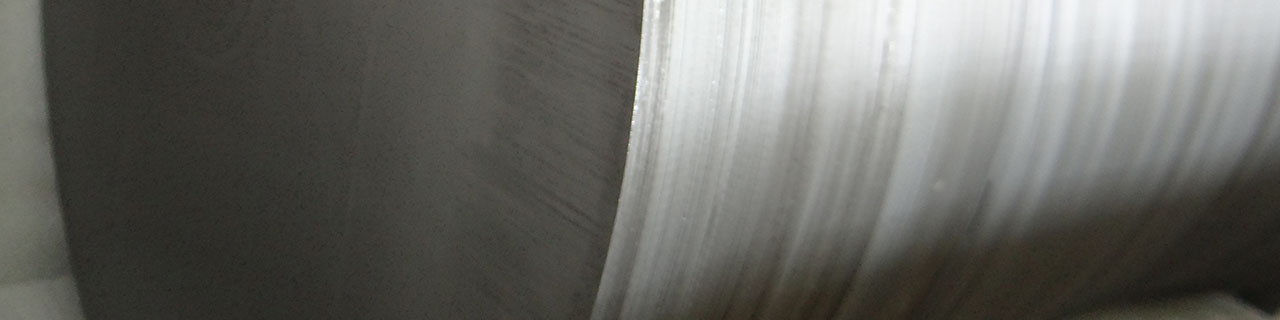

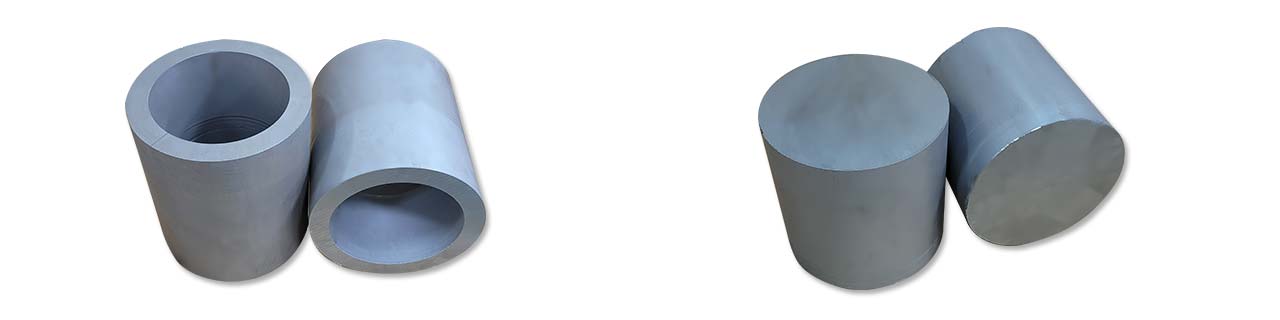

INGOT

晶柱、晶棒



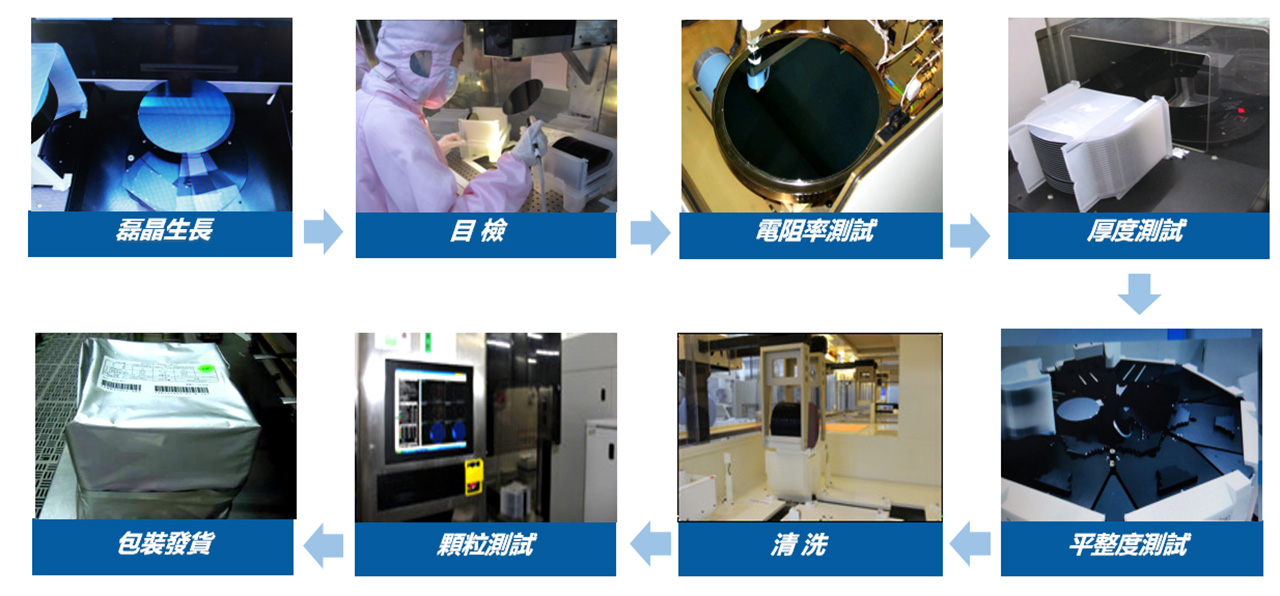

SEMICON-GRADE PARTICLE WAFER

Size of Wafer Wafer Type Particle Control 4” 6” 8” 12”
1 Prime Wafer
2 New Monitor Wafer
3 New Test Wafer
4 New Spacer Wafer
5 Reclaimed Wafer
6 Spacer Wafer
7 Dummy Wafer
Item 8” , 12” LPD , Particle Size (um) 8”, 12” Particle counts (ea)
1 0.026 100
2 0.037 100
3 0.045 100
4 0.09 50-100
5 0.12 50-100-200
6 0.2 50
7 0.3 30


SILICON BARE WAFER

Size of Wafer Silicon Bare Wafer 4” 6” 8” 12”
Type P type / N type
Res  <0.1 ohm-cm/ 0~100ohm-cm / > 100ohm-cm
Thickness 4” : 500~600um T 6” : 600~700um T 8”: 600~800 um T >12” : 500~1100 um T
Orientation (100)

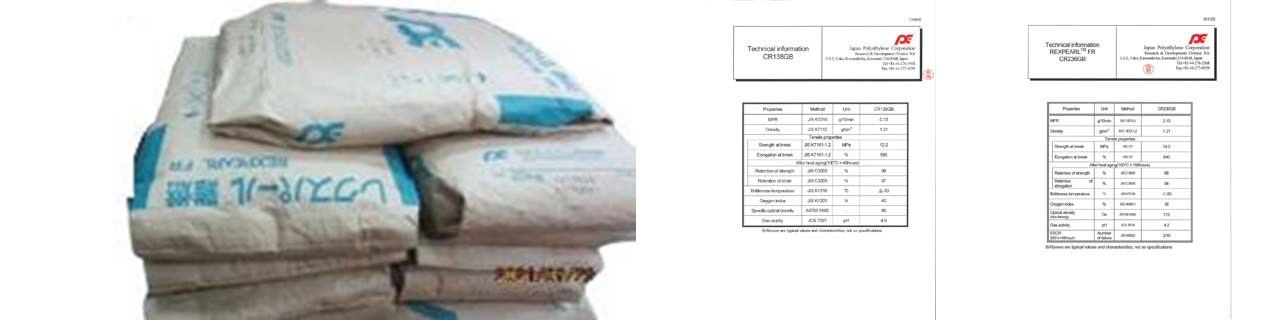

光通信相關產品 低煙無鹵難燃PE光通信光纜外被材料/REXPEARL CR236GB/REXPEARL CR138GB
產地: 日本
製造廠商: Japan Polyethylene Corporation Co.

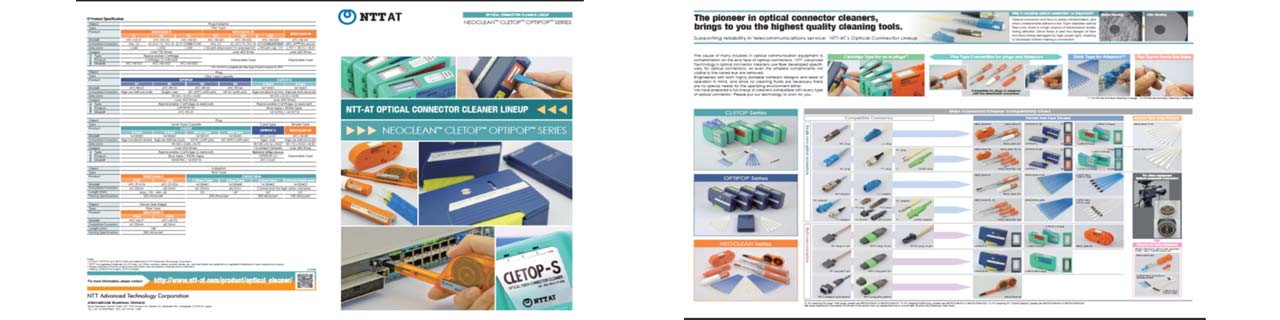

Optical Communication connectivity cleaning kits.綜合型錄

產地: 日本
製造廠商: NTT-AT

Outdoor /Indoor 光纜

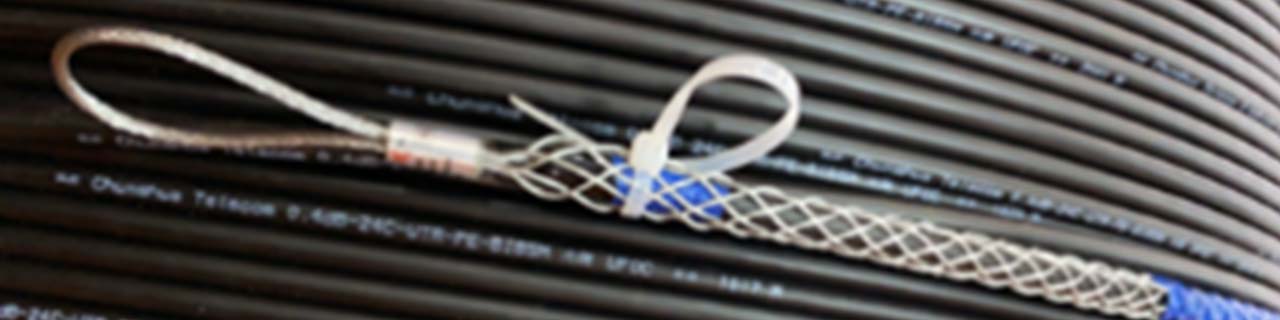

光纜施工接續工具/木軸鐵線固定V形釘

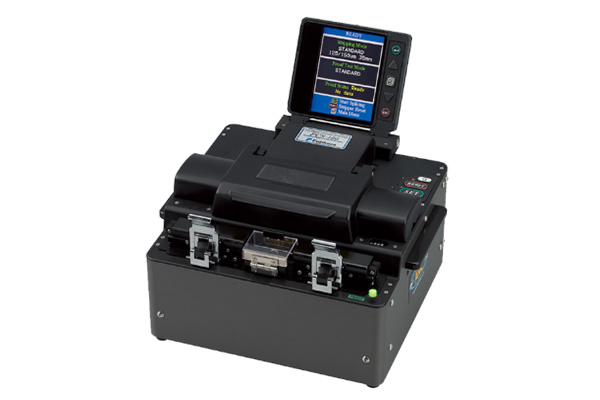

FUJIKURA熔接機 台灣代理商

通信光纖用

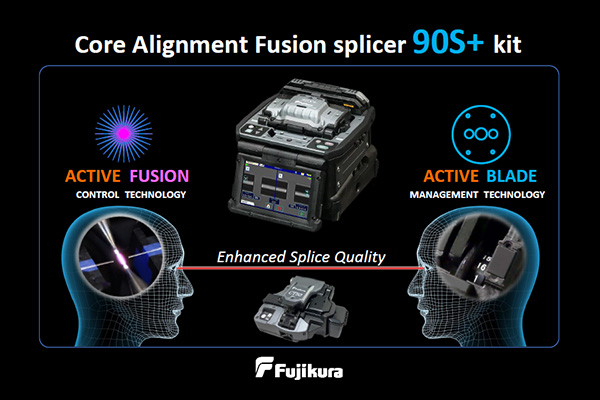

纖心對準熔接機90S+Kit

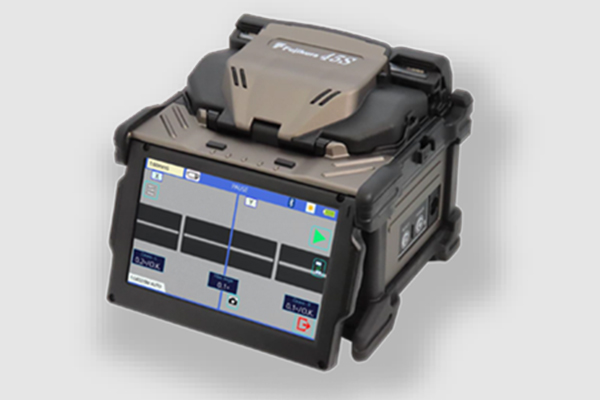

包層對準熔接機45S Kit

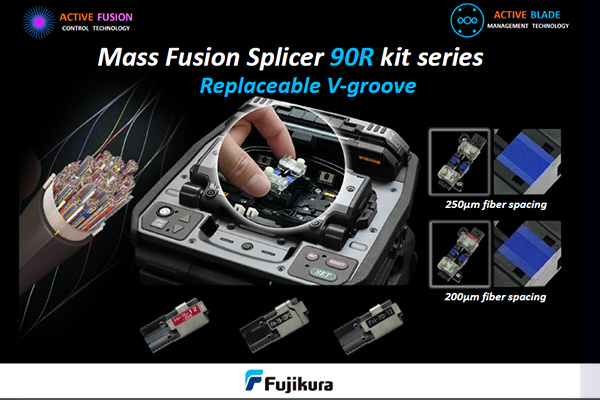

帶狀光纖熔接機90R系列

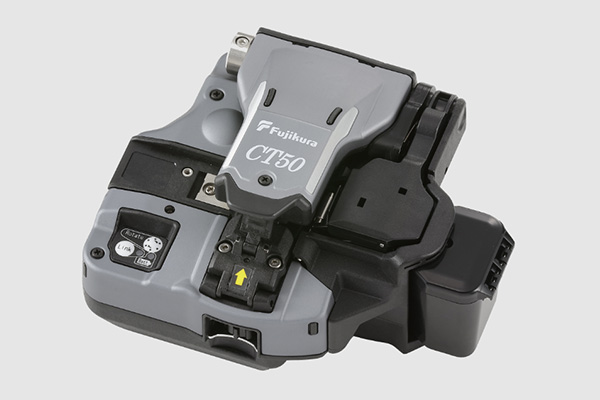

光纖切割刀CT50

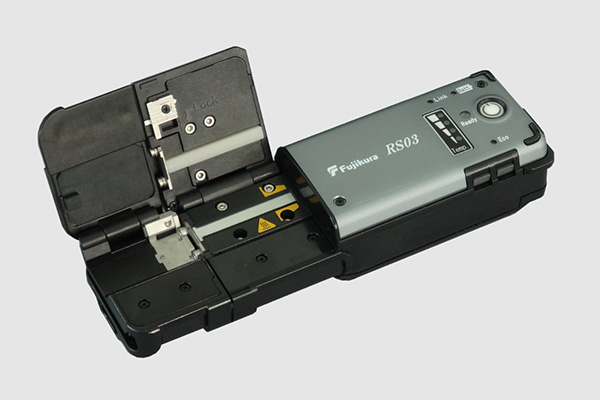

帶狀光纖熱剝除鉗RS03/03-80

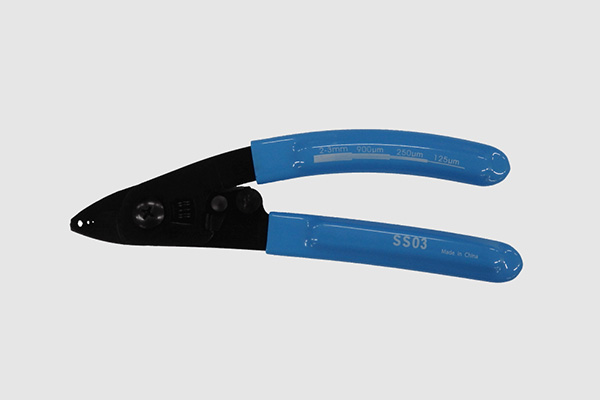

單心光纖剝除鉗SS01/03/05

特種光纖用

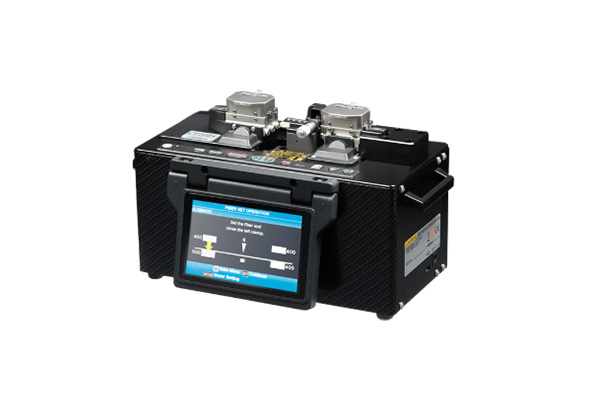

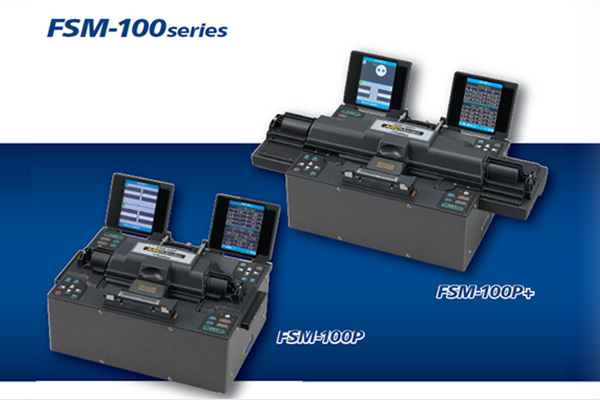

特種光纖熔接機FSM-100系列

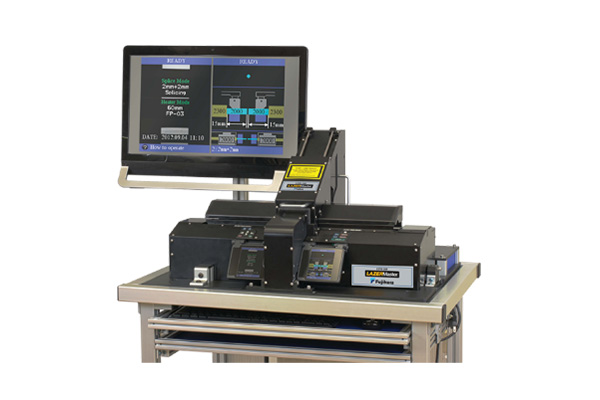

激光熔接機LZM系列

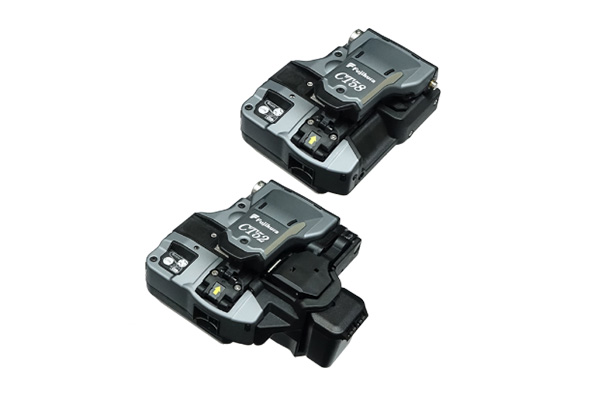

光纖切割刀CT52/58

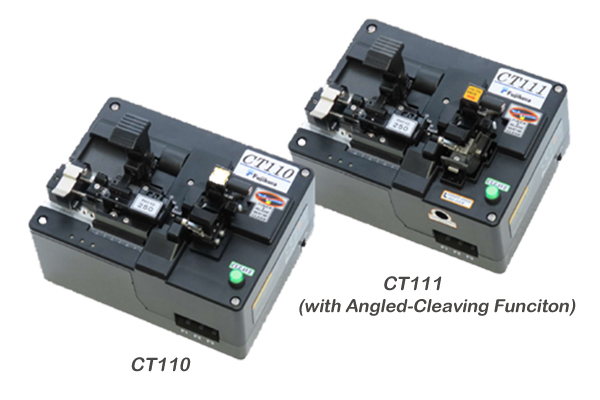

特種光纖切割刀CT-110/111

大心徑光纖切割刀CT114/115/116

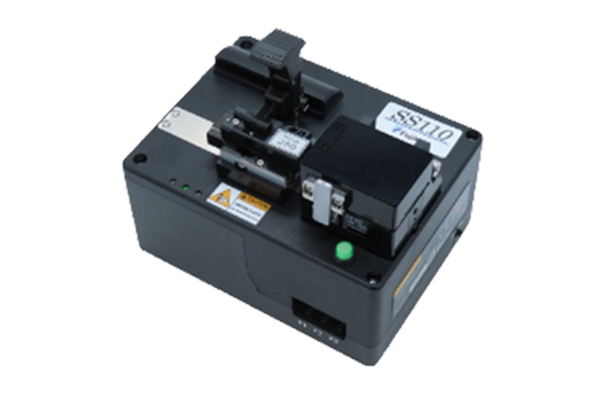

特種光纖剥除器SS-110

尼龍塗覆層剝除器 PCS-100

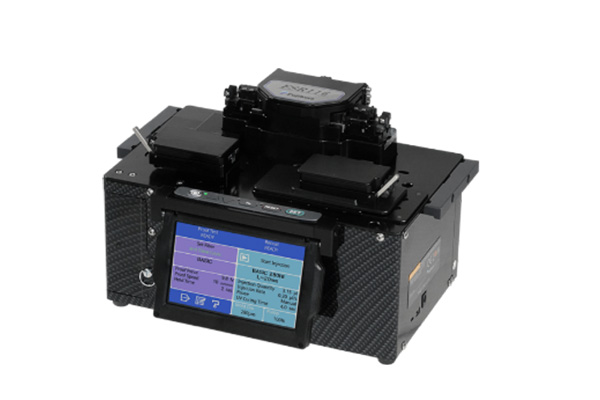

光纖塗覆機FSR115/116/117

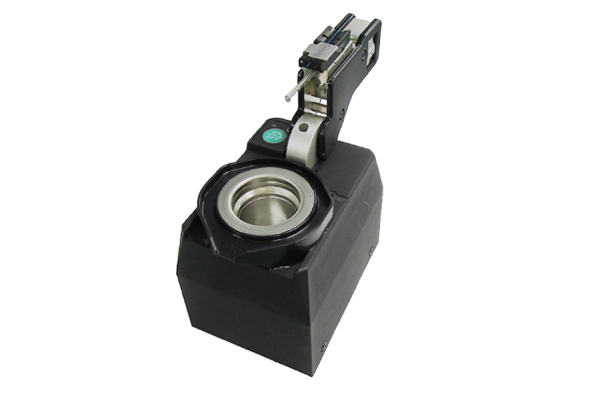

超音波清洗機USC-03

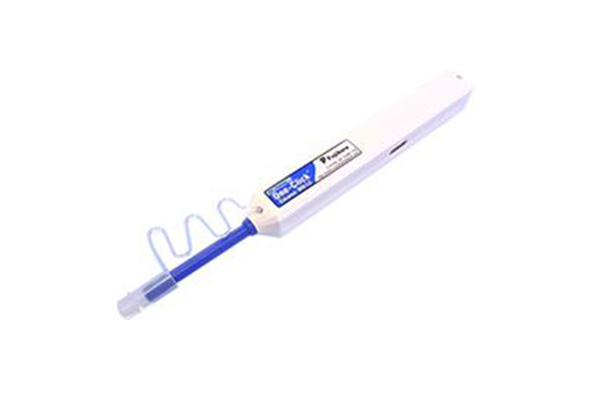

清潔工具

清潔工具

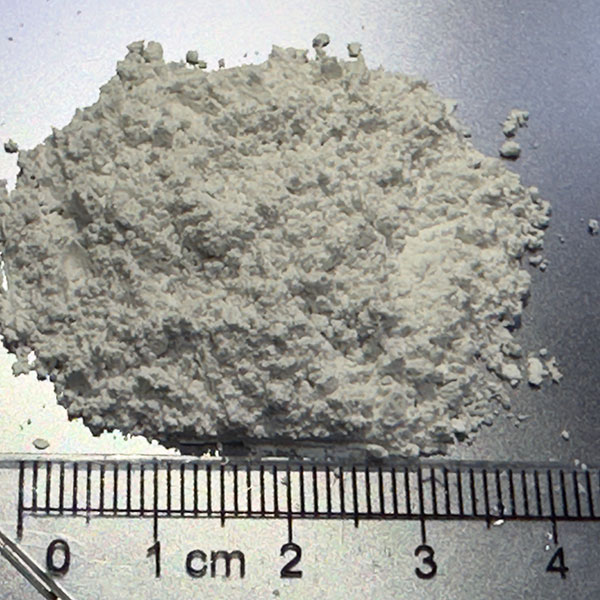

熔融石英粉

熔融石英即Fused silica,是氧化矽(石英,矽石)的非晶態(玻璃態)。它是典型的玻璃,其原子結構長程無序。它通過三維結構交叉連結提供其高使用溫度和低熱膨脹係數。

  • 用途耐火材料、陶瓷原料和玻璃原料、精密鑄造製程(在沾漿後加上一層融溶石英粉利用融溶石英粉的低膨脹係數的特性,使容易震殼)、陶瓷材料製程。
  • 外觀無色透明塊狀,顆粒或白色粉末。
  • 包裝牛皮紙袋 25/KG、太空袋 1,000/KG
  • 規格200目、325目、1200目…
  • 應用行業精密鑄造公司、陶瓷材料公司、工業化學公司、工程塑料、塗料公司

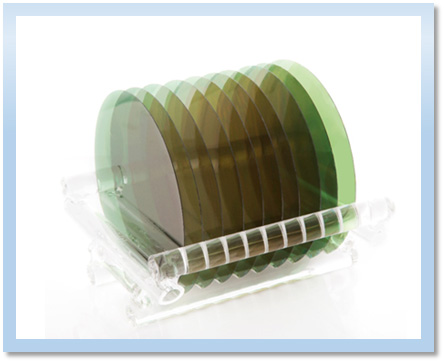

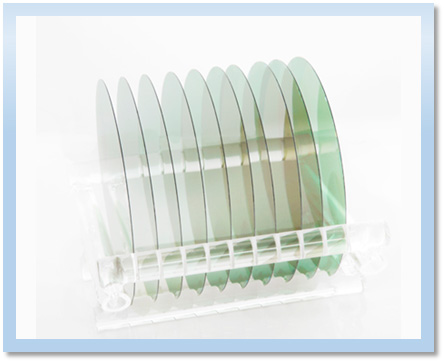

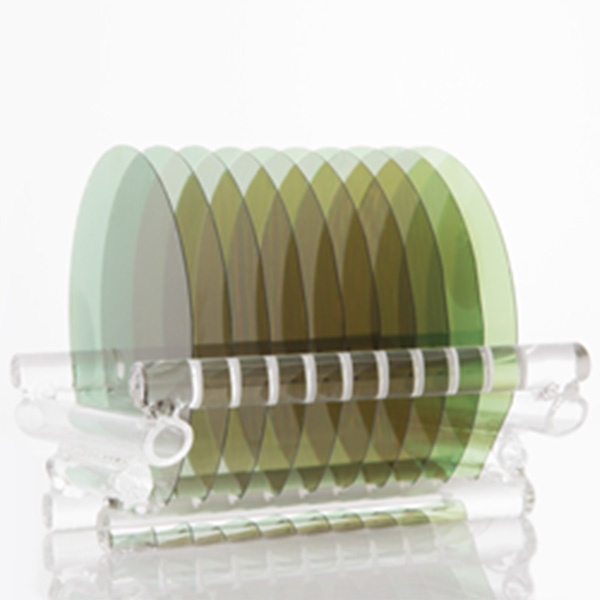

SiC WAFER 碳化矽晶圓

高純半絕緣型晶片是GaN功率器件關鍵材料

  • 軍用相控陣雷達、機載艦載彈載雷達。
  • 民用5G移動基站、智慧城市、大資料。

N型晶片是SiC電力電子器件的關鍵材料

  • 民用新能源汽車、高鐵、智能電網。

碳化矽是三代半導體材料,具有禁頻寬、擊穿電場強度高、飽和電子遷移率高、熱導率大、介電常數小、抗輻射能力強等優點。

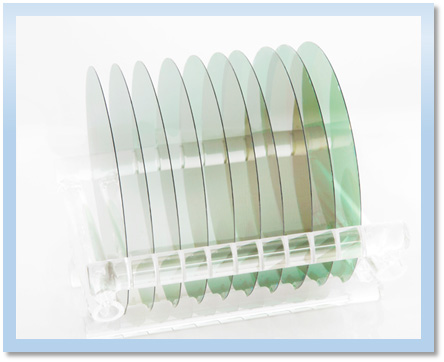

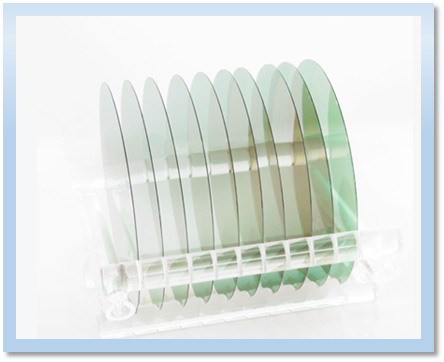

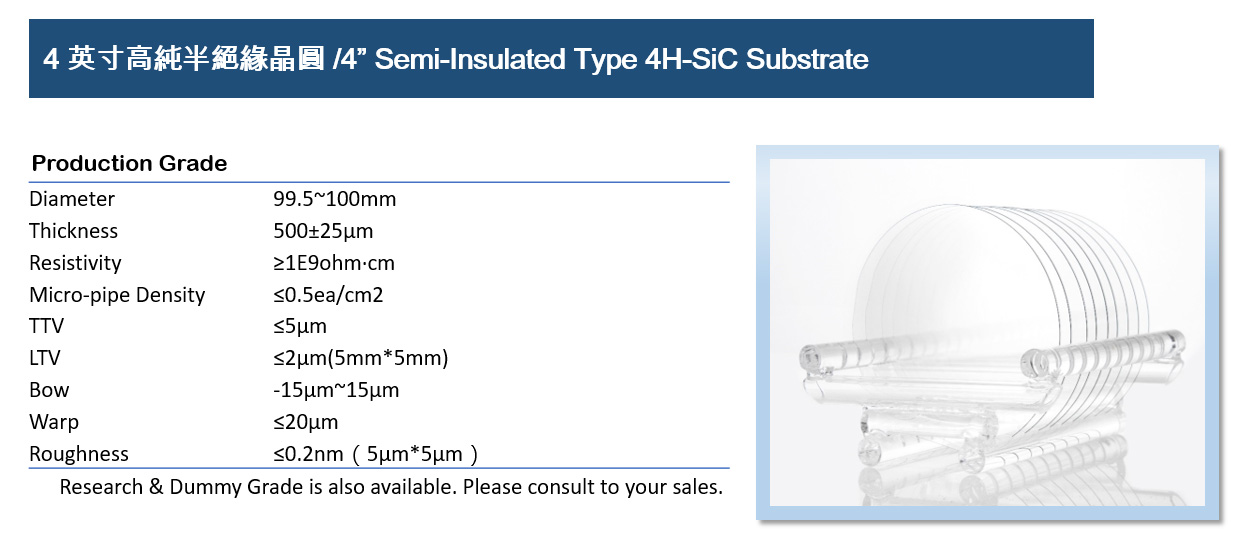

4 英寸高純半絕緣晶圓 /4"

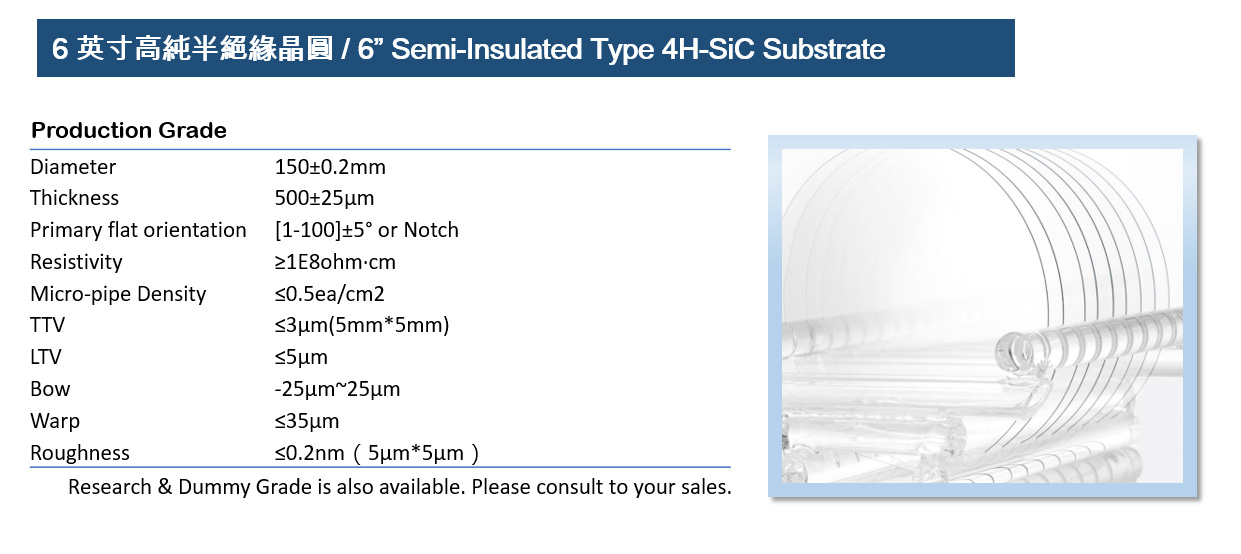

6 英寸高純半絕緣晶圓 /4"

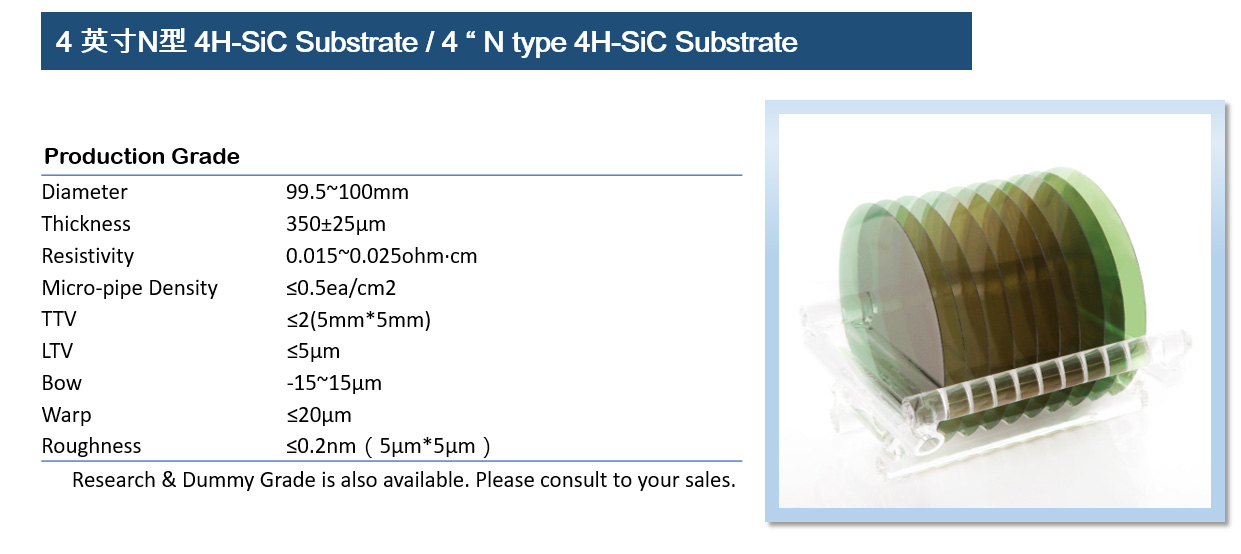

4 英寸N型 4H-SiC Substrate /4"

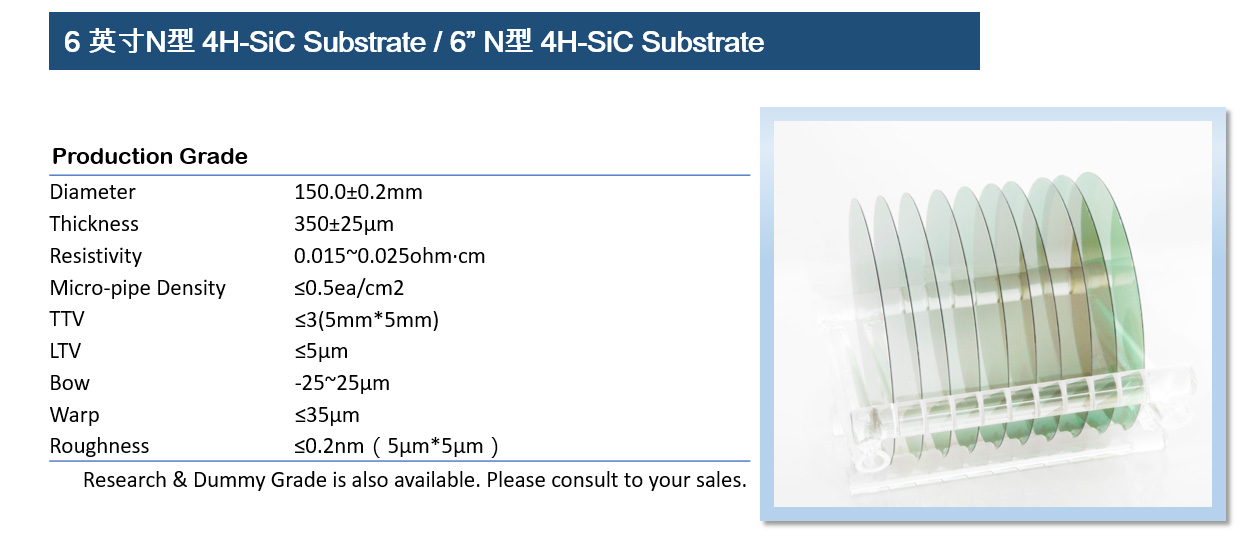

6 英寸N型 4H-SiC Substrate /6"

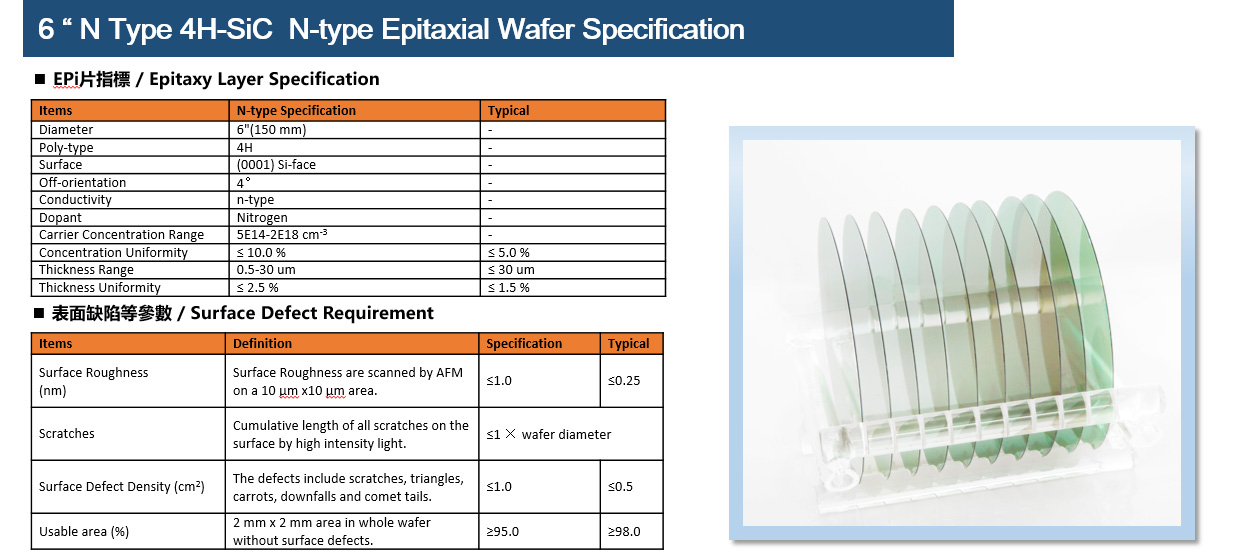

6" N Type 4H-SiC N-type Epitaxial Wafer Specification

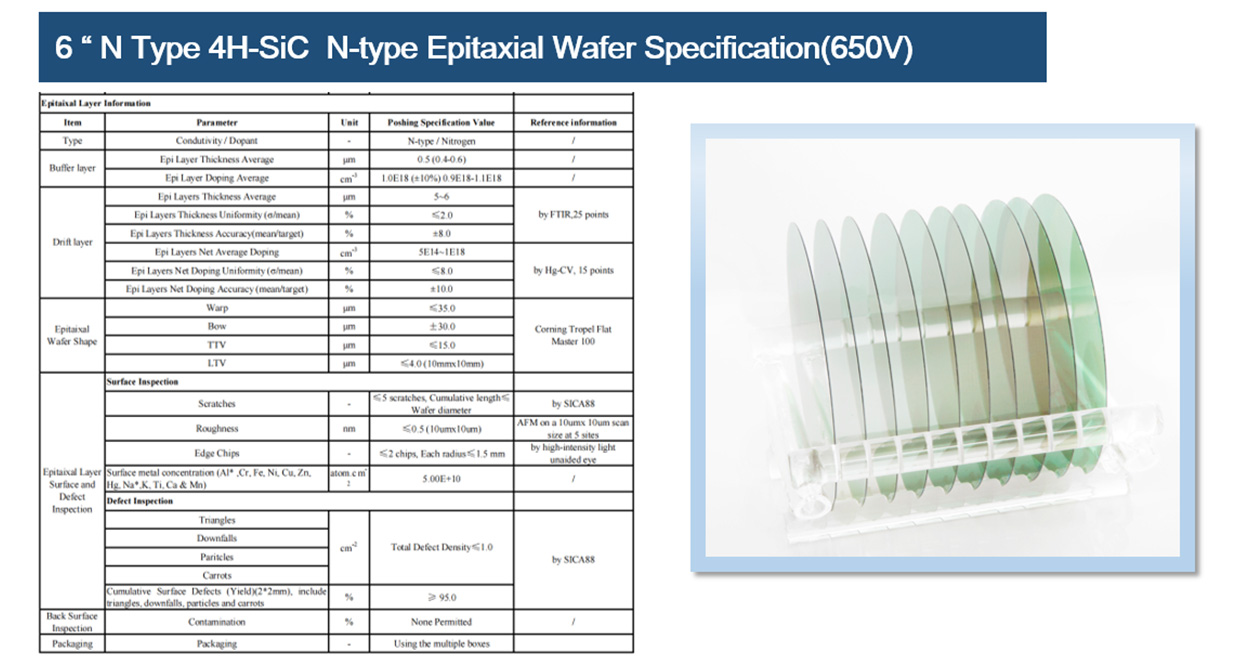

6" N Type 4H-SiC N-type Epitaxial Wafer Specification(650V)

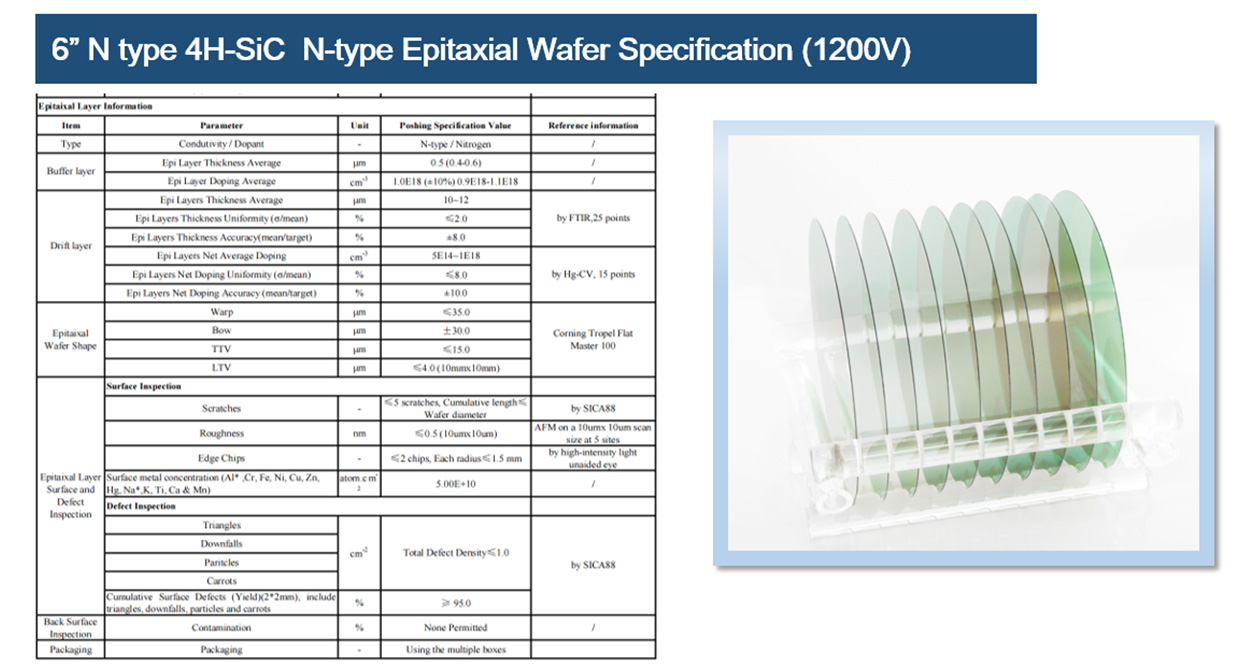

6" N type 4H-SiC N-type Epitaxial Wafer Specification (1200V)

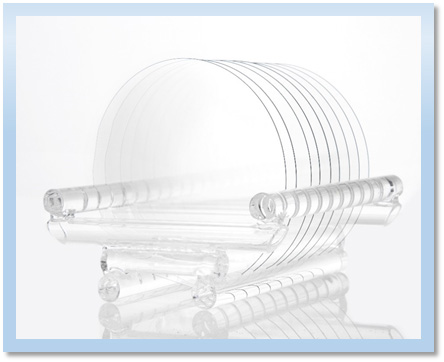

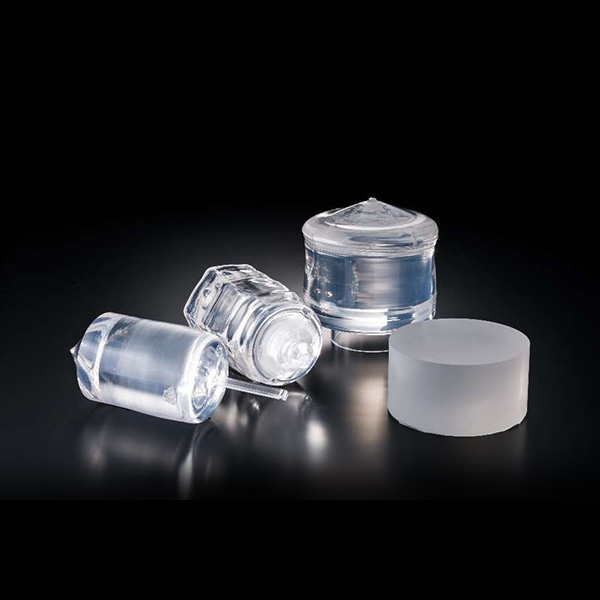

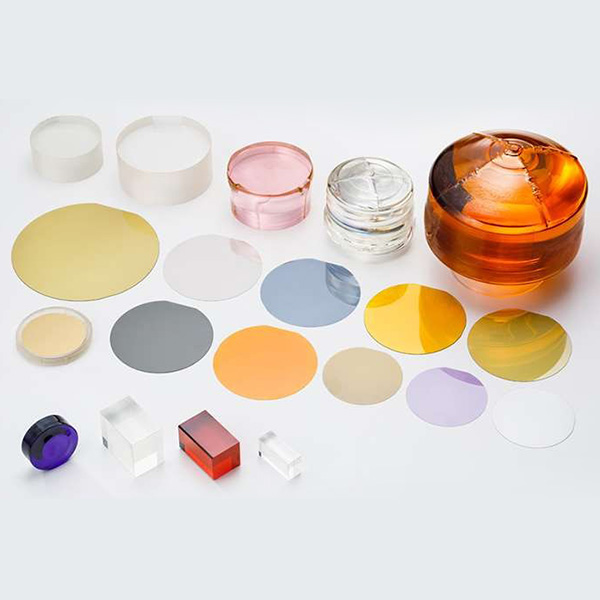

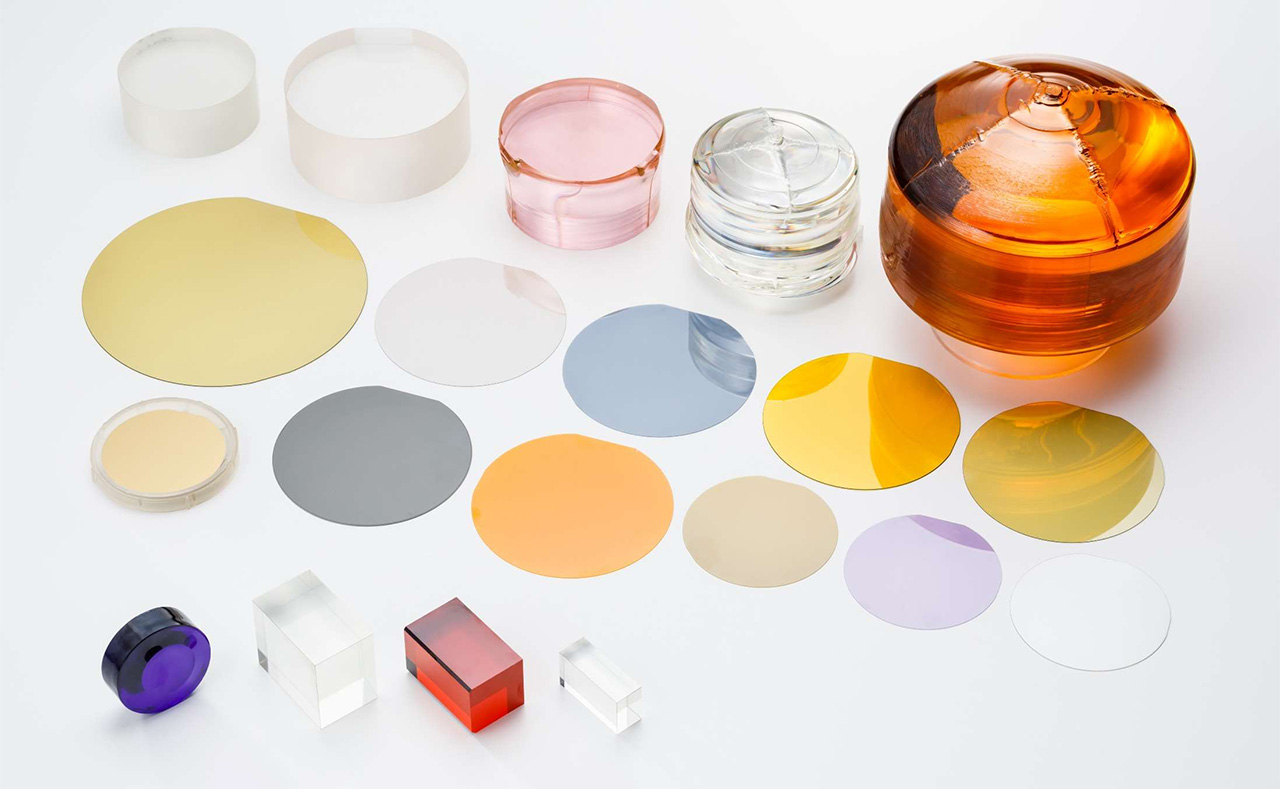

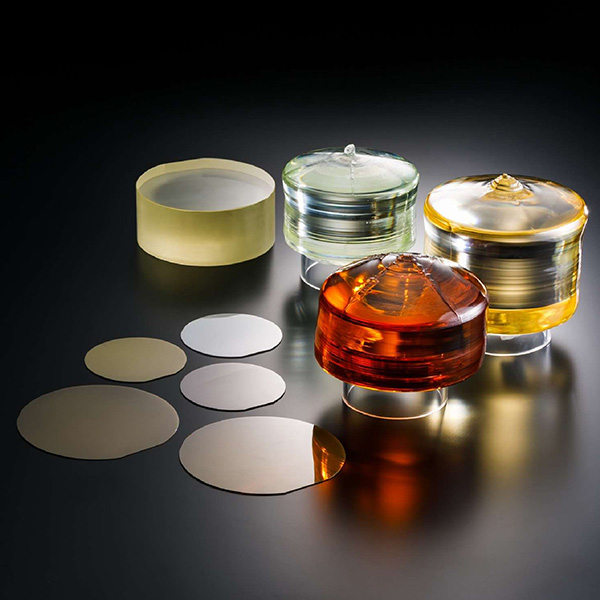

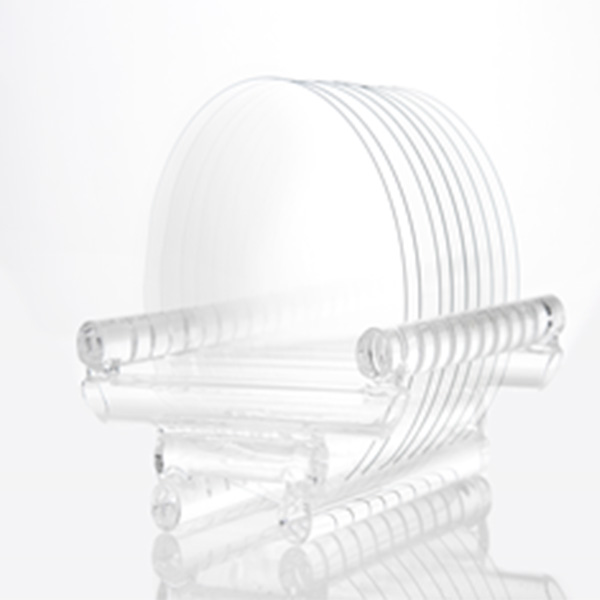

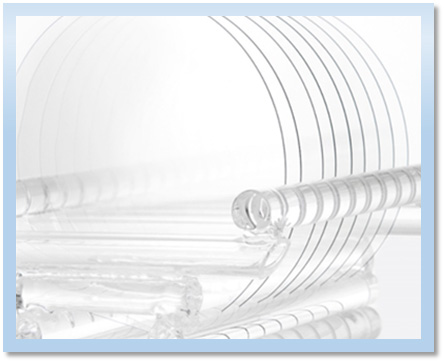

鉭酸鋰 晶圓Lithium Tantalate (LT) Wafer
鈮酸鋰 晶圓Lithium Niobate (LN) Wafer

YCC 產品優勢

  • 高精準居禮溫度控制
  • 高精度晶體晶向控制與平邊晶向控制
  • 高精度雷刻
  • 8”φ LT LN 晶圓 進入量產

LITaO3.LINbO3

  • SAW filter
  • Optical devices (LN modulator, SHG)
  • Pyroelectric sensor

Al2O3

  • LED
  • SOS(Silicon On Sapphire)

Diameter : 4", 6", 8"

  • SAW filter
  • Optical devices (LN modulator, SHG)
  • Pyroelectric sensor

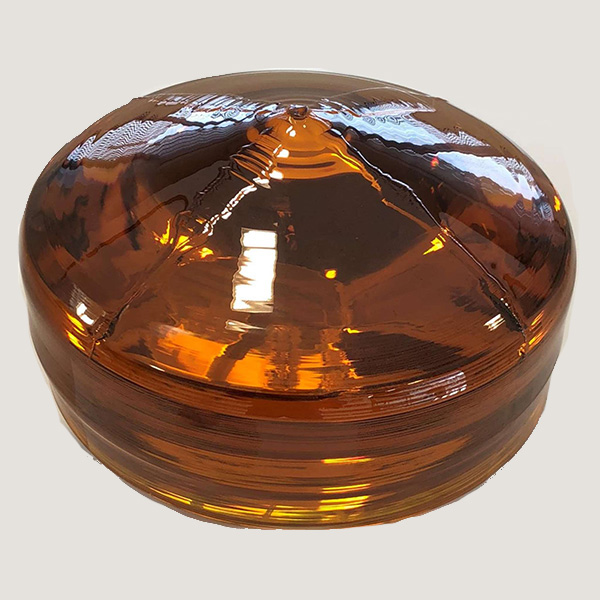

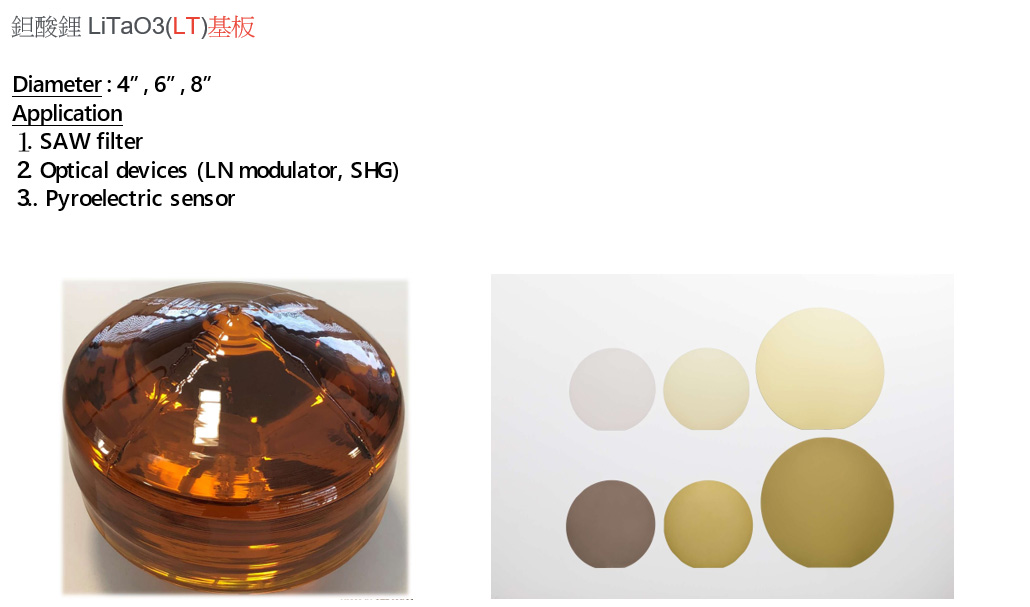

鉭酸鋰 LiTaO3(LT)基板

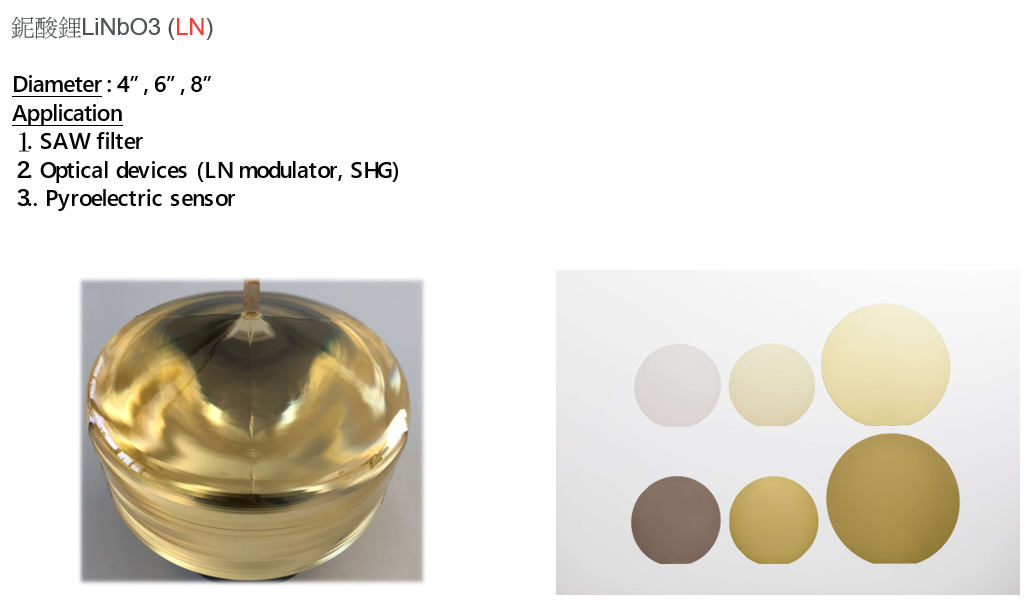

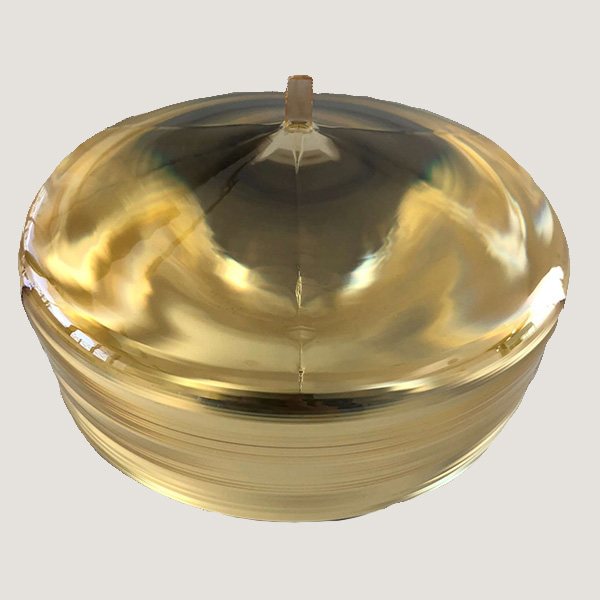

鈮酸鋰LiNbO3 (LN)
